자동경화장치
17

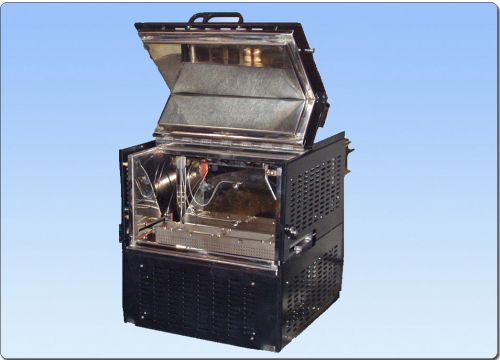

Pre Baker System
Pre Heating개요 : 노트북, 휴대폰, 디지탈 카메라 등에 사용되는 BGA/CSP Sub Strate, LF 및 Tape Carrier 제품의 Pre Heating 또는 Moisture 제거용으로 사용되며 주변장비와 IN-Line으로 또는 독립적으로 사용할수 있다. 1. Control Power : AC220V 1Φ 2. Power Requirement : AC220V 3∅ 6kw 3. Out Dimension : 320W × 450L × 400H 4. Mag Size : 94.2W × 210L × 171.5H 5. Capacity : 18 Board 6. Heater : Φ8 3kw Sheath Heater 7. Heating Method : Hot Blast Circulation 8. Temp. Accuracy : ±2℃ 9. Stiffening Temp : Programmable Ambient 150℃ 10. FAN : Φ112 x 53 x 90W x 1550RPM 11. Sensor : Control (Center), Overlord (Top), Profile Display (4) 12. N₂GAS : Φ1.5 x 10, Discharge : ∅25 아신텍 2008.02.25
Pre Heating개요 : 노트북, 휴대폰, 디지탈 카메라 등에 사용되는 BGA/CSP Sub Strate, LF 및 Tape Carrier 제품의 Pre Heating 또는 Moisture 제거용으로 사용되며 주변장비와 IN-Line으로 또는 독립적으로 사용할수 있다. 1. Control Power : AC220V 1Φ 2. Power Requirement : AC220V 3∅ 6kw 3. Out Dimension : 320W × 450L × 400H 4. Mag Size : 94.2W × 210L × 171.5H 5. Capacity : 18 Board 6. Heater : Φ8 3kw Sheath Heater 7. Heating Method : Hot Blast Circulation 8. Temp. Accuracy : ±2℃ 9. Stiffening Temp : Programmable Ambient 150℃ 10. FAN : Φ112 x 53 x 90W x 1550RPM 11. Sensor : Control (Center), Overlord (Top), Profile Display (4) 12. N₂GAS : Φ1.5 x 10, Discharge : ∅25 아신텍 2008.02.25
16

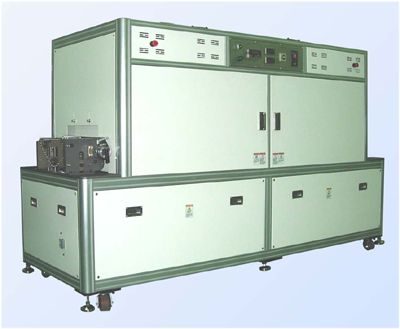

Preheating Oven System
Auto Loading & Preheating1. Dimension : 900W X 820L 1576H 2. Applicable Carrier Size : 80W X 239L X 1t 3. Cycle Time : 15sec 4. Temp Control : PLC Temp Control Modulc. PIC Control 5. Heating System (Chamber) : Fin Heater 220V 1P 300W 5. Air Convection : Blowing 90W 관리자 2008.02.14
Auto Loading & Preheating1. Dimension : 900W X 820L 1576H 2. Applicable Carrier Size : 80W X 239L X 1t 3. Cycle Time : 15sec 4. Temp Control : PLC Temp Control Modulc. PIC Control 5. Heating System (Chamber) : Fin Heater 220V 1P 300W 5. Air Convection : Blowing 90W 관리자 2008.02.14
15

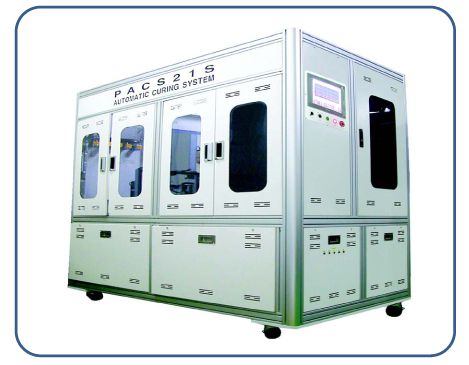

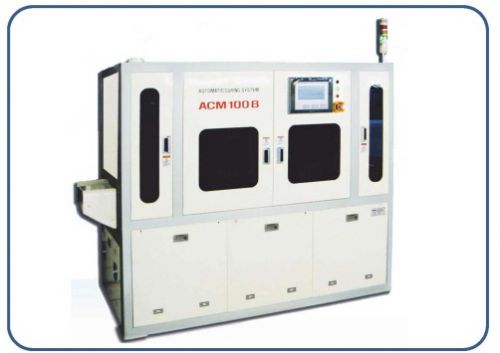

Automatic curing System
인라인 자동 경화장치(Magazine Type)1. 특 징 휴대폰, PDA, 디지털 카메라 등 휴대형 소형 제품의 경우 PCB에 접학된 부품을 충격으로부터 보호하고 부착 상태를 견고하게 하기 위해 BGA/CSP 테두리를 에폭시로 마무리한다. Automatic Curing System은 인라인 접착제 경화 장비로서 에폭시를 속성으로 건조시키는 공정을 처리한다. Automatic Curing System은 PCB제조라인의 일부로 포함되어 다른 장비와 함께 연통될 수 있고 독립적으로 사용될 수도 있다. 2. 사 양 ① Control Power : AC 220V 1Φ ② Power : requirement : AC 220V 3Φ ③ Outer Dimension : 900W * 2500L * 1768H ④ Board Size : 80W * 80L ~ 200W * 230L ⑤ Capacity : 76Boards(4*19) ⑥ Heater : FIN Heater 15Kw(Auto PID Control) ⑦ Heating Method : Hot Blast Circulation ⑧ Temperature Accuracy : ±3ºC ⑨ Stiffening Temperature : Programmable Ambient to 150ºC ⑩ Cycle Time : 1.8Min(36Min/19Board) 관리자 2008.02.14
인라인 자동 경화장치(Magazine Type)1. 특 징 휴대폰, PDA, 디지털 카메라 등 휴대형 소형 제품의 경우 PCB에 접학된 부품을 충격으로부터 보호하고 부착 상태를 견고하게 하기 위해 BGA/CSP 테두리를 에폭시로 마무리한다. Automatic Curing System은 인라인 접착제 경화 장비로서 에폭시를 속성으로 건조시키는 공정을 처리한다. Automatic Curing System은 PCB제조라인의 일부로 포함되어 다른 장비와 함께 연통될 수 있고 독립적으로 사용될 수도 있다. 2. 사 양 ① Control Power : AC 220V 1Φ ② Power : requirement : AC 220V 3Φ ③ Outer Dimension : 900W * 2500L * 1768H ④ Board Size : 80W * 80L ~ 200W * 230L ⑤ Capacity : 76Boards(4*19) ⑥ Heater : FIN Heater 15Kw(Auto PID Control) ⑦ Heating Method : Hot Blast Circulation ⑧ Temperature Accuracy : ±3ºC ⑨ Stiffening Temperature : Programmable Ambient to 150ºC ⑩ Cycle Time : 1.8Min(36Min/19Board) 관리자 2008.02.14
14

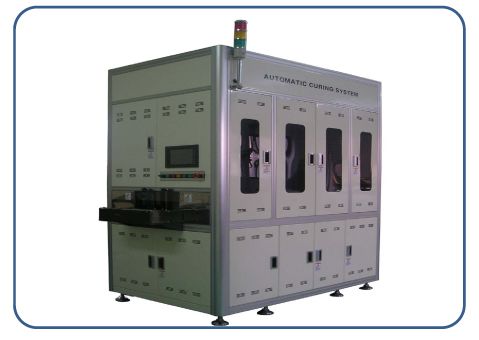

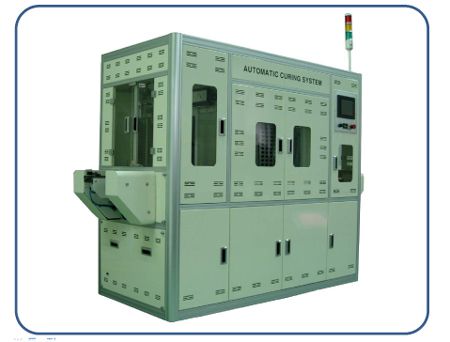

Automatic Curing System
자동경화장치 (Pallet Type)1. 특 징 본 설비는 자동차 제어장치(ECM)의 기판에 Soldering 후 Divice를 고열과 충격으로부터 보호하기 위해 Silicone으로 Filling한 후 부착력을 견호하게 하기 위한 In-Line 장비이다 2. 사 양 ① Dimention : 840W * 1300L * 2200H ② Control Power : AC 220V 1Φ ③ Power Requirement : AC 220V 3Φ ④ Board Size : 156W * 159L * 44.7T ⑤ Capacity : Heating -46EA, Cooling - 6EA ⑥ Heater : FIN Heater 18Kw(Auto PID Control) ⑦ Heating Method : Hot Blast Circulation ⑧ Temperature Accuracy : ±3℃ ⑨ Stiffening Temperature : ACT : 135℃ Max : 160℃ ⑩ Cooling Temperature : 50℃ ⑪ Cycle Time : 22sec 아신텍 2008.02.14
자동경화장치 (Pallet Type)1. 특 징 본 설비는 자동차 제어장치(ECM)의 기판에 Soldering 후 Divice를 고열과 충격으로부터 보호하기 위해 Silicone으로 Filling한 후 부착력을 견호하게 하기 위한 In-Line 장비이다 2. 사 양 ① Dimention : 840W * 1300L * 2200H ② Control Power : AC 220V 1Φ ③ Power Requirement : AC 220V 3Φ ④ Board Size : 156W * 159L * 44.7T ⑤ Capacity : Heating -46EA, Cooling - 6EA ⑥ Heater : FIN Heater 18Kw(Auto PID Control) ⑦ Heating Method : Hot Blast Circulation ⑧ Temperature Accuracy : ±3℃ ⑨ Stiffening Temperature : ACT : 135℃ Max : 160℃ ⑩ Cooling Temperature : 50℃ ⑪ Cycle Time : 22sec 아신텍 2008.02.14
13

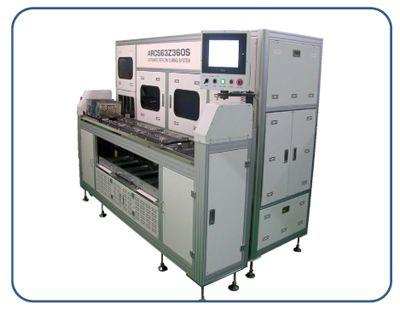

Automatic Reflow Curing System
Container Rotation Type1. 특 징 본 장비는 반도체 FBGA, TSOP, DDP 뿐만 아니라 Mold Compoungd등의 다품종 소량 롯트의 경화 작업에 대응하기 위하여 제작된 장비로 매거진에 삽입된 제품을 콘테이너에 담아 그 전체가 연속 경화 작업이 진행되므로 생산성과 경화시간 단축, 에너지 효율의 극대화를 목표로 최소한의 공간에 설치 될 수 있도록 설계되었다. 2. 사 양 ① Dimention : 2500W * 1280(800)L * 1700H ② Container Size : 268W * 325L * 172L ③ Heating Cartridge : Fin Sheatch Heater 3Kw * 12 ④ Hot Air Convection ⑤ Power : AC 220V 60Hz 60A ⑥ Interface : SMEMA Connector ⑦ Cycle Time : 3.6Min(First18Min) Variable ⑧ Zone : 13Zone(Heating : 6 + Cooling : 7) ⑨ Capacity : 5Container(Sub : 360EA) ⑩ Buffer : 12 Container(In : 6 + Out : 6) ⑪ Uniform Temp : Max 200ºc ±5ºc ⑫ Air Convection : Fan Blower per Zone ⑬ Conveyor Speed : 7.6m/Min Variable Speed ⑭ N2 Gas : 0.5~0.7Mpa.Max100L/Min ⑮ Monitering : Window HMI&Touch Divice, Active-Syne PROJ.DATA 관리자 2008.02.14
Container Rotation Type1. 특 징 본 장비는 반도체 FBGA, TSOP, DDP 뿐만 아니라 Mold Compoungd등의 다품종 소량 롯트의 경화 작업에 대응하기 위하여 제작된 장비로 매거진에 삽입된 제품을 콘테이너에 담아 그 전체가 연속 경화 작업이 진행되므로 생산성과 경화시간 단축, 에너지 효율의 극대화를 목표로 최소한의 공간에 설치 될 수 있도록 설계되었다. 2. 사 양 ① Dimention : 2500W * 1280(800)L * 1700H ② Container Size : 268W * 325L * 172L ③ Heating Cartridge : Fin Sheatch Heater 3Kw * 12 ④ Hot Air Convection ⑤ Power : AC 220V 60Hz 60A ⑥ Interface : SMEMA Connector ⑦ Cycle Time : 3.6Min(First18Min) Variable ⑧ Zone : 13Zone(Heating : 6 + Cooling : 7) ⑨ Capacity : 5Container(Sub : 360EA) ⑩ Buffer : 12 Container(In : 6 + Out : 6) ⑪ Uniform Temp : Max 200ºc ±5ºc ⑫ Air Convection : Fan Blower per Zone ⑬ Conveyor Speed : 7.6m/Min Variable Speed ⑭ N2 Gas : 0.5~0.7Mpa.Max100L/Min ⑮ Monitering : Window HMI&Touch Divice, Active-Syne PROJ.DATA 관리자 2008.02.14
8

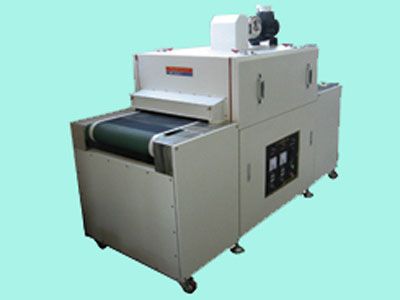

UV CURING SYSTEM
대형 콘베어 타입1. External Dimension : 620W * 1600H * 2000L 2. Chamber Dimension : 620W * 400H * 1000L 3. Belt : 300mm ~ 1000mm 4. Belt Type : 정전기 방지용 Teflone Belt 5. Elec. Capacity : 6Kw(2Kw * 3Set) ~ 32.4Kw(10.8Kw * 3Set) 6. Speed : Variable 7. Option : Hot Mirror, Cold Mirror 냉각용 배기 Fan의 배기량 조절을 위한 Inverter 아신텍 2008.04.14
대형 콘베어 타입1. External Dimension : 620W * 1600H * 2000L 2. Chamber Dimension : 620W * 400H * 1000L 3. Belt : 300mm ~ 1000mm 4. Belt Type : 정전기 방지용 Teflone Belt 5. Elec. Capacity : 6Kw(2Kw * 3Set) ~ 32.4Kw(10.8Kw * 3Set) 6. Speed : Variable 7. Option : Hot Mirror, Cold Mirror 냉각용 배기 Fan의 배기량 조절을 위한 Inverter 아신텍 2008.04.14
7

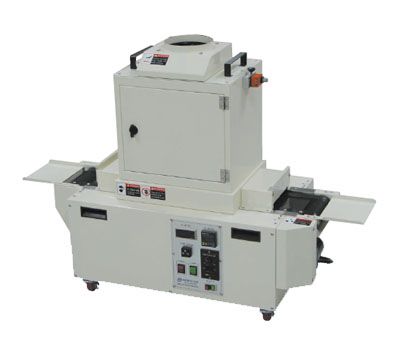

UV CURING SYSTEM
유턴 타입1. Type : Round Conveyor 2. Size : 800W * 400L * 1150H 3. Power : 220V 60Hz 4. Lamp : Metal Halide 또는 Mercury UV 3set 5. Lamp Power : 4kw (m/h:120w／cm₂, m: 80w／cm₂) 6. Cooling : Forced Air Cooling (내부 50˚이하) 7. Curing Width : 500W * 900L 8. Reflector : Diffusing AL Mirror 9. Speed : 0.1~2n/mm Sus Mesh Belt 아신텍 2008.04.14
유턴 타입1. Type : Round Conveyor 2. Size : 800W * 400L * 1150H 3. Power : 220V 60Hz 4. Lamp : Metal Halide 또는 Mercury UV 3set 5. Lamp Power : 4kw (m/h:120w／cm₂, m: 80w／cm₂) 6. Cooling : Forced Air Cooling (내부 50˚이하) 7. Curing Width : 500W * 900L 8. Reflector : Diffusing AL Mirror 9. Speed : 0.1~2n/mm Sus Mesh Belt 아신텍 2008.04.14
6
UV 조사기

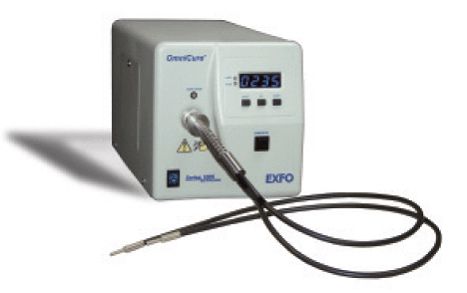

UV LED 조사기_ SPOT CURING (스탠다드타입)* 컨트롤러 * 1. 형식 : ZUV-C10 2. 조사 방법 ⓐ 일정 조사 : 조사 파워(0~100％), 조사 시간(최대 999.9초) ⓑ 패턴 조사 : 스텝, 경사(리니어)로 설정 가능(1설정당 16포인트 설정) 3. 설정 수 : 16뱅크 4. 단자대 입출력 ⓐ 입력 : 긴급 정지, UV 조사 개시/종료(4CH), 설정(뱅크) 변환 ⓑ 출력 : 레디 출력(4CH), UV 조사 중 출력, 에러 출력 5. RS-232C, USB 입출력 UV 조사 개시/종료(4CH), 설정(뱅크) 변환, 설정 데이터의 취득/변경, 데이터 저장/읽기, 파워 튜닝의 실행 6. 냉각 방식 : 팬없는 공냉 방식 7. 전원 전압 ⓐ AC 전원/DC 전원 선택 가능 ⓑ AC 전원: AC100-240V±10％ 50/60Hz(AC 어댑터 부속) ⓒ DC 전원: DC24V±10%(뒷면의 단자대에서 공급) 8. 소비 전류 ⓐ AC 어댑터 사용 시: 3.7A ⓑ DC 전원 사용 시: 3.0A 9. 진동(내구) : 10~150Hz 가속도 15m/s2 편진폭 0.1mm X/Y/Z 방향 각 8분 10회 10. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후)각 3회 11. 주위 온도 범위 : 동작 시: +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 12. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 13. 보호 구조 : IEC60529 IP20 14. 적합 규격 : EN61326, EN61010-1 15. 재질 : SUS 16. 질량(포장 상태) : 약 2,300g(본체: 약 1,400g) 17. 부속품 : 취급 설명서, 키, AC 어댑터, 간단 설정 가이드, CD-ROM(USB 드라이버, 사용자 매뉴얼 PDF판) * 헤드 * 1. 헤드 유닛 형식 : ZUV-H10/H20 2. 렌즈 유닛 형식 : ZUV-L4, ZUV-L6, ZUV-L8 3. 스폿 지름 : ø4mm, ø6mm, ø8mm 4. 워크 거리 : 15mm, 15mm, 15mm 5. 광원 : ⓐ 파장 : 365nm ⓑ 피크 조도 : 1200mW/cm2, 700mW/cm2, 400mW/cm2 ⓒ 클래스 : 클래스3B(JIS C 6802 2005), 클래스3B(EN60825-1:1994 +A1:2002 +A2:2001) 6. 진동(내구) : 10~150Hz 가속도 50m/s2 편진폭 0.35mm X/Y/Z 방향 각 8분 10회 7. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후)각 3회 8. 주위 온도 범위 : 동작 시: +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 9. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 10. 보호 구조 : IEC60529 IP40 11. 적합 규격 : EN61326, EN61010-1 12. 재질 : ZUV-H10: 알루미늄, 유리, ZUV-H20: 알루미늄, 구리, 유리 13. 질량(포장 상태) ⓐ ZUV-H10: 약 120g(본체: 약 50g), ZUV-H20: 약 110g(본체: 약 40g), ⓑ ZUV-L4/L6/L8: 약 10g(본체: 약 5g) 14. 부속품 : ZUV-H10/H20: 취급 설명서, 설치 금속구(M3 나사 부착), 경고 라벨(영문), ZUV-L4/L6/L8: 취급 설명서 아신텍 2008.04.16
UV LED 조사기_ SPOT CURING (스탠다드타입)* 컨트롤러 * 1. 형식 : ZUV-C10 2. 조사 방법 ⓐ 일정 조사 : 조사 파워(0~100％), 조사 시간(최대 999.9초) ⓑ 패턴 조사 : 스텝, 경사(리니어)로 설정 가능(1설정당 16포인트 설정) 3. 설정 수 : 16뱅크 4. 단자대 입출력 ⓐ 입력 : 긴급 정지, UV 조사 개시/종료(4CH), 설정(뱅크) 변환 ⓑ 출력 : 레디 출력(4CH), UV 조사 중 출력, 에러 출력 5. RS-232C, USB 입출력 UV 조사 개시/종료(4CH), 설정(뱅크) 변환, 설정 데이터의 취득/변경, 데이터 저장/읽기, 파워 튜닝의 실행 6. 냉각 방식 : 팬없는 공냉 방식 7. 전원 전압 ⓐ AC 전원/DC 전원 선택 가능 ⓑ AC 전원: AC100-240V±10％ 50/60Hz(AC 어댑터 부속) ⓒ DC 전원: DC24V±10%(뒷면의 단자대에서 공급) 8. 소비 전류 ⓐ AC 어댑터 사용 시: 3.7A ⓑ DC 전원 사용 시: 3.0A 9. 진동(내구) : 10~150Hz 가속도 15m/s2 편진폭 0.1mm X/Y/Z 방향 각 8분 10회 10. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후)각 3회 11. 주위 온도 범위 : 동작 시: +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 12. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 13. 보호 구조 : IEC60529 IP20 14. 적합 규격 : EN61326, EN61010-1 15. 재질 : SUS 16. 질량(포장 상태) : 약 2,300g(본체: 약 1,400g) 17. 부속품 : 취급 설명서, 키, AC 어댑터, 간단 설정 가이드, CD-ROM(USB 드라이버, 사용자 매뉴얼 PDF판) * 헤드 * 1. 헤드 유닛 형식 : ZUV-H10/H20 2. 렌즈 유닛 형식 : ZUV-L4, ZUV-L6, ZUV-L8 3. 스폿 지름 : ø4mm, ø6mm, ø8mm 4. 워크 거리 : 15mm, 15mm, 15mm 5. 광원 : ⓐ 파장 : 365nm ⓑ 피크 조도 : 1200mW/cm2, 700mW/cm2, 400mW/cm2 ⓒ 클래스 : 클래스3B(JIS C 6802 2005), 클래스3B(EN60825-1:1994 +A1:2002 +A2:2001) 6. 진동(내구) : 10~150Hz 가속도 50m/s2 편진폭 0.35mm X/Y/Z 방향 각 8분 10회 7. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후)각 3회 8. 주위 온도 범위 : 동작 시: +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 9. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 10. 보호 구조 : IEC60529 IP40 11. 적합 규격 : EN61326, EN61010-1 12. 재질 : ZUV-H10: 알루미늄, 유리, ZUV-H20: 알루미늄, 구리, 유리 13. 질량(포장 상태) ⓐ ZUV-H10: 약 120g(본체: 약 50g), ZUV-H20: 약 110g(본체: 약 40g), ⓑ ZUV-L4/L6/L8: 약 10g(본체: 약 5g) 14. 부속품 : ZUV-H10/H20: 취급 설명서, 설치 금속구(M3 나사 부착), 경고 라벨(영문), ZUV-L4/L6/L8: 취급 설명서 아신텍 2008.04.16
5
UV 조사기
UV LED 조사기 _Spot Curing (강력파워타입)* 컨트롤러 * 1. 형식 : ZUV-C30H 2. 조사방법 ⓐ 일정 조사 : 조사 파워(0~100％), 조사 시간(최대 999.9초/무제한) ⓑ 패턴 조사 스텝, 경사(리니어)로 설정 가능(1 설정당 16포인트 지정) 3. 설정 수 : 16뱅크 4. 단자대 입출력 ⓐ 입력 : 긴급 정지, UV 조사 개시/종료(4CH), 설정(뱅크) 변환 ⓑ 출력 : 레디 출력(4CH), UV 조사 중 출력, 에러 출력 5. RS-232C, USB 입출력 : UV 조사 개시/종료(4CH), 설정(뱅크) 변환, 설정 데이터의 취득/변경, 데이터 저장/읽기, 파워 6. 냉각방식 : 팬 공냉 방식 7. 전원 전압 ⓐ AC 전원/DC 전원 선택 가능 ⓑ AC전원: AC100-240V±10％ 50/60Hz(AC 어댑터 부속) ⓒ DC전원: DC24V±10%(뒷면의 단자대에서 공급) 8. 소비 전류 : AC 어댑터 사용 시: 4.2A, DC 전원 사용 시: 3.8A 9. 진동(내구) : 10~150Hz 가속도 50m/s2 편진폭 0.35mm X/Y/Z 방향 각 8분 10회 10. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후) 각 3회 11. 주위 온더 범위 : 동작 시: +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 12. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 13. 보호 구조 : IEC60529 IP20 14. 재질 : SUS, 알루미늄 15. 질량(포장상태) : 약 2,950g(본체: 약 1,900g) 16. 부속품 : 취급 설명서, 키, AC 어댑터, 간단 설정 가이드, CD-ROM(USB 드라이버, 사용자 매뉴얼 PDF판) * 헤드 * 1. 헤드 유닛 형식 : ZUV-H30H 2. 렌즈 유닛 형식 : ZUV-L3H, ZUV-L4H, ZUV-L6H, ZUV-L8H 3. 스폿 지름 : ø3mm, ø4mm, ø6mm, ø8mm 4. 워크 거리 : 12mm, 15mm, 15mm, 15mm 5. 광원 ⓐ 파장 : 365nm ⓑ 피크 조도: 3000mW/cm2, 2,200mW/cm2, 1,600mW/cm2, 800mW/cm2 ⓒ 클래스 : 클래스3B(JIS C 6802 2005), 클래스3B(EN60825-1: 1994 +A1: 2002 +A2:2001) 6. 진동(내구) : 10~150Hz 가속도 50m/s2 편진폭 0.35mm X/Y/Z 방향 각 8분 10회 7. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후) 각 3회 8. 주위 온도 범위 : 동작 시 : +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 9. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 10. 보호 구조 : IEC60529 IP40 11. 재질 : 알루미늄, 유리, 구리 12. 질량(포장 상태) : ZUV-H30H 약 130g(본체: 약 55g), ZUV-L3H/L4H/L6H/L8H: 약 10g(본체: 약 5g) 13. 부속품 ⓐ ZUV-H30H: 취급 설명서, 설치 금속구(M3 나사 부착), 경고 라벨(영문) ⓑ ZUV-L3H/L4H/L6H/L8H: 취급 설명서 아신텍 2008.04.16
UV LED 조사기 _Spot Curing (강력파워타입)* 컨트롤러 * 1. 형식 : ZUV-C30H 2. 조사방법 ⓐ 일정 조사 : 조사 파워(0~100％), 조사 시간(최대 999.9초/무제한) ⓑ 패턴 조사 스텝, 경사(리니어)로 설정 가능(1 설정당 16포인트 지정) 3. 설정 수 : 16뱅크 4. 단자대 입출력 ⓐ 입력 : 긴급 정지, UV 조사 개시/종료(4CH), 설정(뱅크) 변환 ⓑ 출력 : 레디 출력(4CH), UV 조사 중 출력, 에러 출력 5. RS-232C, USB 입출력 : UV 조사 개시/종료(4CH), 설정(뱅크) 변환, 설정 데이터의 취득/변경, 데이터 저장/읽기, 파워 6. 냉각방식 : 팬 공냉 방식 7. 전원 전압 ⓐ AC 전원/DC 전원 선택 가능 ⓑ AC전원: AC100-240V±10％ 50/60Hz(AC 어댑터 부속) ⓒ DC전원: DC24V±10%(뒷면의 단자대에서 공급) 8. 소비 전류 : AC 어댑터 사용 시: 4.2A, DC 전원 사용 시: 3.8A 9. 진동(내구) : 10~150Hz 가속도 50m/s2 편진폭 0.35mm X/Y/Z 방향 각 8분 10회 10. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후) 각 3회 11. 주위 온더 범위 : 동작 시: +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 12. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 13. 보호 구조 : IEC60529 IP20 14. 재질 : SUS, 알루미늄 15. 질량(포장상태) : 약 2,950g(본체: 약 1,900g) 16. 부속품 : 취급 설명서, 키, AC 어댑터, 간단 설정 가이드, CD-ROM(USB 드라이버, 사용자 매뉴얼 PDF판) * 헤드 * 1. 헤드 유닛 형식 : ZUV-H30H 2. 렌즈 유닛 형식 : ZUV-L3H, ZUV-L4H, ZUV-L6H, ZUV-L8H 3. 스폿 지름 : ø3mm, ø4mm, ø6mm, ø8mm 4. 워크 거리 : 12mm, 15mm, 15mm, 15mm 5. 광원 ⓐ 파장 : 365nm ⓑ 피크 조도: 3000mW/cm2, 2,200mW/cm2, 1,600mW/cm2, 800mW/cm2 ⓒ 클래스 : 클래스3B(JIS C 6802 2005), 클래스3B(EN60825-1: 1994 +A1: 2002 +A2:2001) 6. 진동(내구) : 10~150Hz 가속도 50m/s2 편진폭 0.35mm X/Y/Z 방향 각 8분 10회 7. 충격(내구) : 150m/s2 6방향(상하, 좌우, 전후) 각 3회 8. 주위 온도 범위 : 동작 시 : +5~+35℃, 보존 시: -10~+60℃(결로 및 결빙하지 않을 것) 9. 주위 습도 범위 : 동작, 보존 시: 30~85%(결로 및 결빙하지 않을 것) 10. 보호 구조 : IEC60529 IP40 11. 재질 : 알루미늄, 유리, 구리 12. 질량(포장 상태) : ZUV-H30H 약 130g(본체: 약 55g), ZUV-L3H/L4H/L6H/L8H: 약 10g(본체: 약 5g) 13. 부속품 ⓐ ZUV-H30H: 취급 설명서, 설치 금속구(M3 나사 부착), 경고 라벨(영문) ⓑ ZUV-L3H/L4H/L6H/L8H: 취급 설명서 아신텍 2008.04.16
