자동경화장치
내용

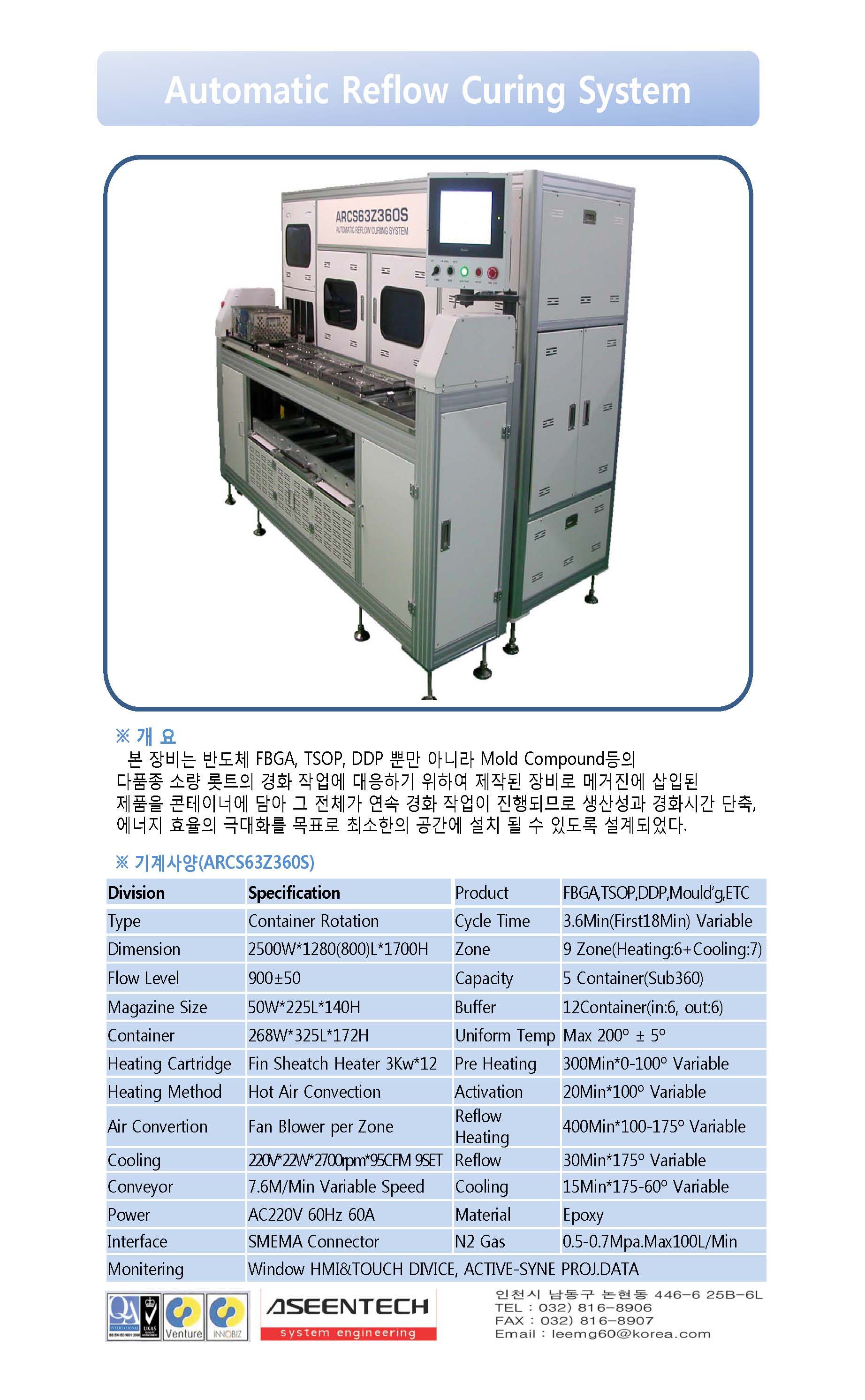

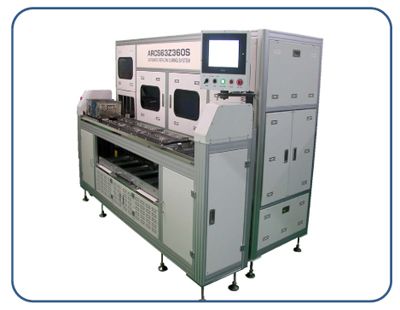

Container Rotation Type1. 특 징 본 장비는 반도체 FBGA, TSOP, DDP 뿐만 아니라 Mold Compoungd등의 다품종 소량 롯트의 경화 작업에 대응하기 위하여 제작된 장비로 매거진에 삽입된 제품을 콘테이너에 담아 그 전체가 연속 경화 작업이 진행되므로 생산성과 경화시간 단축, 에너지 효율의 극대화를 목표로 최소한의 공간에 설치 될 수 있도록 설계되었다. 2. 사 양 ① Dimention : 2500W * 1280(800)L * 1700H ② Container Size : 268W * 325L * 172L ③ Heating Cartridge : Fin Sheatch Heater 3Kw * 12 ④ Hot Air Convection ⑤ Power : AC 220V 60Hz 60A ⑥ Interface : SMEMA Connector ⑦ Cycle Time : 3.6Min(First18Min) Variable ⑧ Zone : 13Zone(Heating : 6 + Cooling : 7) ⑨ Capacity : 5Container(Sub : 360EA) ⑩ Buffer : 12 Container(In : 6 + Out : 6) ⑪ Uniform Temp : Max 200ºc ±5ºc ⑫ Air Convection : Fan Blower per Zone ⑬ Conveyor Speed : 7.6m/Min Variable Speed ⑭ N2 Gas : 0.5~0.7Mpa.Max100L/Min ⑮ Monitering : Window HMI&Touch Divice, Active-Syne PROJ.DATA
Container Rotation Type1. 특 징 본 장비는 반도체 FBGA, TSOP, DDP 뿐만 아니라 Mold Compoungd등의 다품종 소량 롯트의 경화 작업에 대응하기 위하여 제작된 장비로 매거진에 삽입된 제품을 콘테이너에 담아 그 전체가 연속 경화 작업이 진행되므로 생산성과 경화시간 단축, 에너지 효율의 극대화를 목표로 최소한의 공간에 설치 될 수 있도록 설계되었다. 2. 사 양 ① Dimention : 2500W * 1280(800)L * 1700H ② Container Size : 268W * 325L * 172L ③ Heating Cartridge : Fin Sheatch Heater 3Kw * 12 ④ Hot Air Convection ⑤ Power : AC 220V 60Hz 60A ⑥ Interface : SMEMA Connector ⑦ Cycle Time : 3.6Min(First18Min) Variable ⑧ Zone : 13Zone(Heating : 6 + Cooling : 7) ⑨ Capacity : 5Container(Sub : 360EA) ⑩ Buffer : 12 Container(In : 6 + Out : 6) ⑪ Uniform Temp : Max 200ºc ±5ºc ⑫ Air Convection : Fan Blower per Zone ⑬ Conveyor Speed : 7.6m/Min Variable Speed ⑭ N2 Gas : 0.5~0.7Mpa.Max100L/Min ⑮ Monitering : Window HMI&Touch Divice, Active-Syne PROJ.DATA
